Em uma refinaria de petróleo, a integridade dos sistemas hídricos não é um aspecto periférico, mas um fator estrutural que sustenta a continuidade operacional. Circuitos como água de alimentação de caldeiras, condensado, torres de resfriamento, lavagem de correntes de processo, dessalgadores, utilidades e tratamento de efluentes operam de forma interdependente e contínua. Nesses ambientes, variações térmicas intensas, presença de hidrocarbonetos, compostos iônicos dissolvidos e o risco permanente de contaminação cruzada entre água industrial e correntes de processo criam um cenário onde desvios aparentemente pequenos podem se amplificar rapidamente.
Dentro dessa lógica, a condutividade elétrica da água deixa de ser apenas um parâmetro físico-químico de rotina e passa a funcionar como um indicador antecipado de perda de integridade do sistema. Alterações no perfil iônico, provocadas por vazamentos de trocadores, arraste químico, retorno indevido de efluentes tratados ou falhas em sistemas de purificação, se manifestam primeiro na condutividade, muitas vezes antes de qualquer outro sinal mensurável.
Risco operacional associado à entrada indesejada de eletrólitos
A contaminação por eletrólitos dissolvidos representa um risco técnico específico e recorrente em refinarias. Diferentemente de aplicações municipais ou laboratoriais, onde flutuações de condutividade podem ser toleradas sem impacto imediato, nos sistemas industriais de refino pequenos desvios relativos já são indicativos de falhas potencialmente críticas. A entrada de sais, ácidos ou bases provenientes de unidades adjacentes altera a condutividade quase instantaneamente, criando um alerta precoce de anomalia operacional.
Se não detectada em tempo real, essa contaminação pode acelerar processos de corrosão eletroquímica, favorecer incrustações em superfícies de troca térmica e comprometer a eficiência de caldeiras e torres de resfriamento. Além disso, eletrólitos indesejados reagem com produtos químicos de tratamento, elevando o consumo, reduzindo a previsibilidade do controle e aumentando custos operacionais. O desafio técnico, portanto, não está apenas na medição do valor, mas na confiabilidade contínua da leitura em ambientes sujeitos a incrustação, variação térmica e interferências químicas constantes.
Faixas operacionais críticas e ausência de limites normativos diretos
Embora a Resolução CONAMA nº 430/2011 não estabeleça valores máximos legais para condutividade elétrica no lançamento de efluentes industriais, isso não reduz sua importância — ao contrário, transfere a responsabilidade do controle para a operação. Em refinarias, a faixa crítica não está associada ao limite superior do sensor, mas à região onde variações discretas indicam contaminação anormal em relação ao perfil esperado do sistema.
Em circuitos de alta pureza, como água de alimentação de caldeiras e condensado, desvios mínimos já sinalizam entrada de íons agressivos, com impacto direto na taxa de corrosão e na vida útil dos equipamentos. Em torres de resfriamento e sistemas de reuso, aumentos graduais da condutividade indicam concentração excessiva de sais, exigindo purga controlada ou ajustes no tratamento químico. Sem um limite normativo fixo, a gestão depende de medições estáveis, repetíveis e comparáveis ao longo do tempo, baseadas em tendência e não em valores absolutos isolados.
Estabilidade metrológica como requisito para decisão operacional
Nesse contexto, o sensor de condutividade deixa de ser um acessório de instrumentação e passa a integrar o sistema de proteção do processo. O C4E – Sensor digital de condutividade da Aqualabo está inserido diretamente nessa lógica operacional. Sua tecnologia de 4 eletrodos com corrente alternada e tensão constante reduz de forma significativa os efeitos de polarização e incrustação, limitações típicas de sensores de 2 eletrodos quando aplicados em águas industriais complexas.
O sensor realiza a medição simultânea de condutividade, salinidade e temperatura, incorporando compensação automática de temperatura, fator crítico em refinarias sujeitas a variações térmicas relevantes. A arquitetura digital, com armazenamento dos dados de calibração no próprio sensor, reduz intervenções em campo e preserva a confiabilidade dos dados ao longo do tempo. A comunicação Modbus RS-485, baseada em protocolo aberto, permite integração direta com sistemas de automação e supervisórios industriais, enquanto o grau de proteção IP68 assegura operação contínua em pontos agressivos do processo.
Condutividade como variável ativa de controle e proteção
Quando integrada ao controle da planta, a medição online de condutividade passa a desempenhar um papel proativo. A detecção precoce de contaminação por eletrólitos permite ações corretivas imediatas, como desvio de fluxo, ajuste químico, purga automática ou bloqueio preventivo, antes que o problema se propague para outras unidades interligadas. A estabilidade da medição, mesmo sob incrustação e variações térmicas, reduz alarmes falsos e aumenta a confiança da equipe operacional nas decisões tomadas.
A menor necessidade de manutenção e recalibração, proporcionada pela tecnologia digital e pelo sistema de 4 eletrodos, contribui para maior disponibilidade do instrumento e menor custo de ciclo de vida. Integrado via MODBUS RTU RS-485, o sinal de condutividade pode alimentar lógicas de controle em tempo real, transformando o parâmetro em um indicador contínuo de integridade do sistema hídrico.
Condutividade como estratégia preventiva na operação de refino
Na realidade operacional das refinarias modernas, onde sistemas de água são extensos, interconectados e críticos, o monitoramento de condutividade elétrica assume um papel estratégico. A contaminação iônica, muitas vezes silenciosa em seus estágios iniciais, pode gerar impactos severos se não for identificada com rapidez e precisão. A inexistência de limites legais diretos reforça a necessidade de instrumentos capazes de detectar desvios sutis dentro da faixa operacional relevante, com alta repetibilidade e estabilidade.
O sensor digital de condutividade C4E da Aqualabo, com tecnologia de 4 eletrodos, compensação automática de temperatura, comunicação digital aberta e robustez IP68, atende às exigências desse ambiente severo. Sua aplicação transforma a condutividade em um parâmetro preventivo, sustentando decisões baseadas em dados contínuos e confiáveis, alinhadas às boas práticas de gestão de ativos, segurança do processo e eficiência operacional em refinarias.

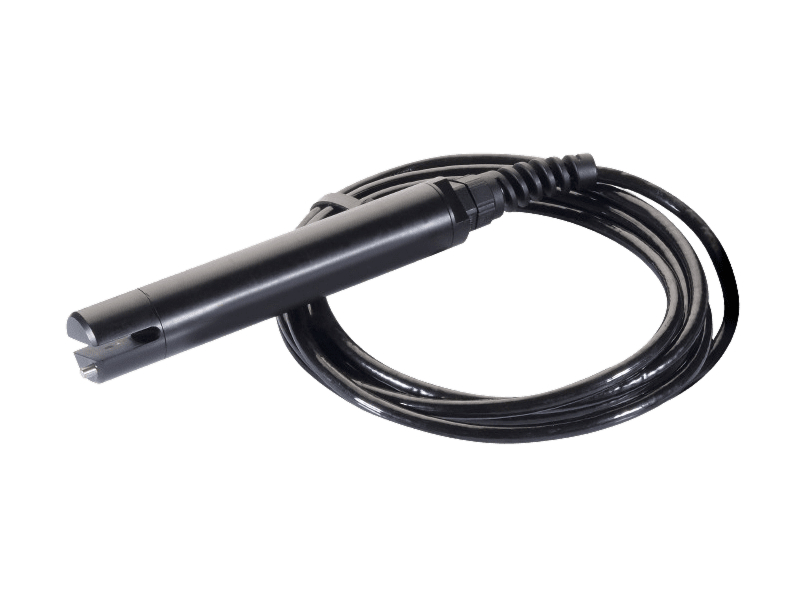

Sensor Digital C4E
C4E
Descrição
O sensor C4E utiliza um sistema de 4 eletrodos com corrente alternada e tensão constante. Essa tecnologia garante leituras precisas de condutividade e salinidade na maioria das aplicações de água, mesmo em condições desafiadoras.
Vantagens
Medição simultânea de condutividade, salinidade e temperatura
4 faixas de medição + 1 faixa automática
Baixo consumo de energia
Comunicação digital Modbus RS-485 (protocolo aberto)
Protocolo de comunicação aberto (MODBUS RTU RS-485 ou SDI-12)
Sensor com consumo de energia muito baixo
Arquivos
Tem dúvidas sobre calibração, manutenção, integração ou suporte técnico?
Clique e saiba mais
FAQ – C4E
A temperatura é um fator que afeta a medição de condutividade da água?
Sim. A temperatura influencia diretamente a condutividade da água. Por isso, os sensores de condutividade deste tipo contam com compensação automática de temperatura para garantir resultados precisos.
Com que frequência os sensores de condutividade precisam de recalibração e manutenção?
A tecnologia digital permite armazenar os dados de calibração no próprio sensor, o que reduz a necessidade de recalibrações frequentes. A manutenção usual inclui limpeza dos eletrodos, verificação de danos e calibração periódica, especialmente em ambientes com maior incrustação.
Os sensores suportam ambientes severos?
Sim. O conjunto sensor + eletrônica é projetado para operação em ambientes agressivos, com grau de proteção IP68 e materiais robustos para aplicações em diferentes tipos de água.
Qual a vantagem do sistema de 4 eletrodos no C4E?
O sistema de 4 eletrodos melhora a precisão em relação a células de 2 eletrodos, reduzindo efeitos de incrustação e polarização. Isso garante medições confiáveis em águas residuais, água potável e outros processos industriais.
