Em uma caldeira industrial, a integridade mecânica não é definida apenas por pressão e temperatura de projeto, mas pela estabilidade química da água em regime de evaporação contínua. A cada ciclo de aquecimento, evaporação e reposição, os sólidos dissolvidos totais (TDS) permanecem no sistema, elevando progressivamente sua concentração. Quando a purga não é corretamente ajustada, esse acúmulo ocorre de forma acelerada e silenciosa. Diferentemente de sistemas de água fria ou processos abertos, a caldeira opera sob alta temperatura, pressão elevada e variações químicas rápidas, criando um ambiente severo onde pequenas alterações na qualidade da água podem gerar consequências estruturais relevantes. Nesse cenário, a condutividade elétrica se estabelece como o parâmetro mais representativo do acúmulo de sais dissolvidos, pois responde de forma imediata às variações de concentração iônica, tornando-se uma variável diretamente associada à segurança operacional da planta.
Risco operacional: incrustação como falha física do processo
O principal risco técnico associado à elevação da condutividade em caldeiras industriais é a formação de incrustações minerais nas superfícies de troca térmica. À medida que a água evapora, íons como cálcio, magnésio, sílica e outros sais permanecem no sistema, elevando a concentração de sólidos dissolvidos. Ao ultrapassar limites operacionais específicos, esses compostos precipitam e aderem às paredes internas dos tubos. O impacto é físico e térmico: redução da transferência de calor, criação de pontos de superaquecimento localizado, aumento do consumo de combustível, deformação de tubos, risco de ruptura e redução da vida útil da caldeira. Diferentemente de problemas microbiológicos, trata-se de um mecanismo puramente físico, porém igualmente crítico. Além disso, a incrustação compromete a confiabilidade de instrumentos convencionais, atrasando a correção do processo e ampliando o risco de falhas estruturais.
Condutividade não como indicador, mas como elemento ativo de controle
Em caldeiras industriais, a condutividade não é apenas um parâmetro de monitoramento, mas um elemento ativo na estratégia de purga contínua ou intermitente. O objetivo é manter a concentração de sais dentro de limites seguros e tecnicamente aceitáveis para o regime de operação. A dificuldade está no fato de que não existe um limite único definido por legislação ambiental ou sanitária, pois trata-se de um circuito fechado de processo industrial. Os valores admissíveis são definidos por critérios de engenharia térmica, prevenção de incrustação, pressão de operação, tipo de caldeira e tratamento químico adotado. O controle inadequado resulta em dois extremos igualmente indesejáveis: condutividade elevada, com deposição de sais, ou condutividade excessivamente baixa, indicando purgas excessivas, desperdício de água e perda de energia térmica já incorporada ao sistema.
Faixas críticas onde pequenas variações geram grandes impactos
A faixa operacional crítica de condutividade em caldeiras não está associada à capacidade máxima de leitura de um sensor, mas ao intervalo onde pequenas variações geram impactos significativos na formação de incrustações. Em aplicações típicas, a condutividade da água da caldeira é controlada em faixas da ordem de alguns milhares de µS/cm, variando conforme as condições específicas do sistema. Incrementos relativamente pequenos dentro dessa faixa indicam acúmulo acelerado de sólidos dissolvidos e exigem resposta imediata do sistema de purga. O ponto crítico é a estabilidade do controle ao longo do tempo: desvios prolongados acima da faixa segura favorecem a deposição mineral, enquanto desvios para baixo representam ineficiência operacional e aumento de custos.
Medição confiável em ambiente severo: o papel do sensor no processo
Para que a condutividade seja utilizada como variável de controle efetiva, a medição precisa ser contínua, estável e confiável, mesmo em ambiente severo.

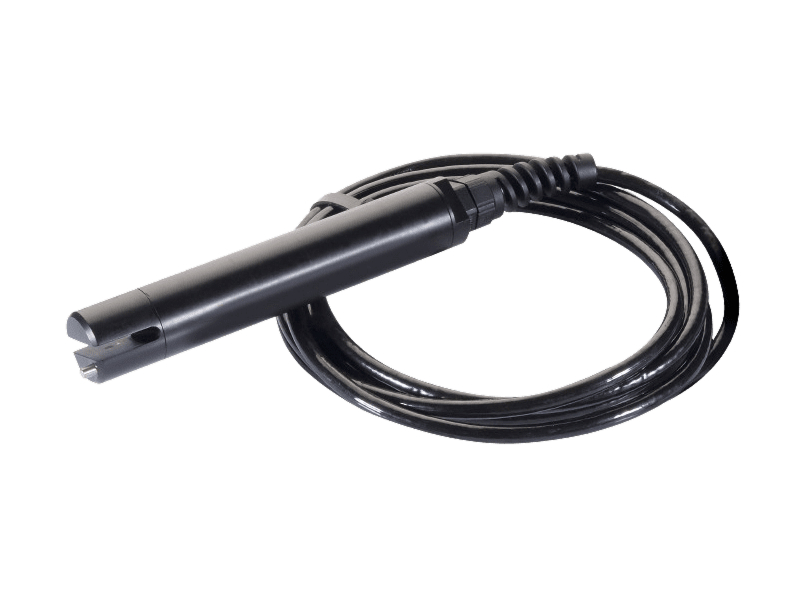

O C4E – Sensor digital de condutividade, da Aqualabo, foi desenvolvido exatamente para aplicações em água onde a estabilidade da medição é essencial, como em caldeiras industriais. Sua tecnologia de 4 eletrodos com corrente alternada e tensão constante reduz significativamente os efeitos de polarização e de incrustação sobre a célula de medição, um fator crítico em condições de alta concentração de sais dissolvidos. A medição simultânea de condutividade, salinidade e temperatura, com compensação automática de temperatura, garante que as variações térmicas típicas do processo não distorçam a leitura, algo indispensável em sistemas aquecidos.
Integração direta ao controle de purga e automação industrial
Inserido diretamente no contexto operacional da caldeira, o C4E atua como elo entre a química da água e o sistema de controle. A comunicação digital via Modbus RS-485, com protocolo aberto, permite integração direta com CLPs e sistemas de controle de purga automática, assegurando resposta rápida às variações do processo. O armazenamento dos dados de calibração no próprio sensor reduz a necessidade de intervenções frequentes, enquanto o baixo consumo de energia e a construção robusta com grau de proteção IP68 tornam o sensor adequado para instalação permanente em linhas de processo industrial, mesmo sob presença de vapor, ciclos térmicos intensos e risco de incrustação.
Impactos operacionais diretos da medição online estável
A utilização de um sensor online de condutividade como o C4E gera benefícios operacionais diretos e mensuráveis. O controle preciso da purga evita tanto a concentração excessiva de sólidos dissolvidos quanto o descarte desnecessário de água quente tratada, resultando em maior eficiência térmica e redução de custos operacionais. A confiabilidade da medição, proporcionada pelo sistema de 4 eletrodos, reduz leituras falsas causadas por fouling, comuns em sensores convencionais. Do ponto de vista da manutenção, a menor necessidade de recalibração e a facilidade de integração ao sistema de automação reduzem paradas não programadas e a dependência de inspeções manuais, contribuindo para a continuidade do processo industrial.
Condutividade como garantia de continuidade e vida útil do ativo
Manter a condutividade dentro da faixa adequada não é uma exigência normativa, mas uma condição técnica para preservar a integridade mecânica da caldeira. A medição online, contínua e confiável é o único meio de responder em tempo real às variações inevitáveis do processo de evaporação e reposição. Ao fornecer dados consistentes mesmo em ambientes severos, o sensor digital C4E da Aqualabo permite que a condutividade deixe de ser um indicador passivo e passe a atuar como variável de controle central. O resultado é uma operação mais estável, menor risco de incrustações, redução de falhas estruturais e maior vida útil da caldeira, alinhando eficiência energética, segurança industrial e boas práticas de engenharia de processos.
Sensor Digital C4E
C4E
Descrição
O sensor C4E utiliza um sistema de 4 eletrodos com corrente alternada e tensão constante. Essa tecnologia garante leituras precisas de condutividade e salinidade na maioria das aplicações de água, mesmo em condições desafiadoras.
Vantagens
Medição simultânea de condutividade, salinidade e temperatura
4 faixas de medição + 1 faixa automática
Baixo consumo de energia
Comunicação digital Modbus RS-485 (protocolo aberto)
Protocolo de comunicação aberto (MODBUS RTU RS-485 ou SDI-12)
Sensor com consumo de energia muito baixo
Arquivos
Tem dúvidas sobre calibração, manutenção, integração ou suporte técnico?
Clique e saiba mais
FAQ – C4E
A temperatura é um fator que afeta a medição de condutividade da água?
Sim. A temperatura influencia diretamente a condutividade da água. Por isso, os sensores de condutividade deste tipo contam com compensação automática de temperatura para garantir resultados precisos.
Com que frequência os sensores de condutividade precisam de recalibração e manutenção?
A tecnologia digital permite armazenar os dados de calibração no próprio sensor, o que reduz a necessidade de recalibrações frequentes. A manutenção usual inclui limpeza dos eletrodos, verificação de danos e calibração periódica, especialmente em ambientes com maior incrustação.
Os sensores suportam ambientes severos?
Sim. O conjunto sensor + eletrônica é projetado para operação em ambientes agressivos, com grau de proteção IP68 e materiais robustos para aplicações em diferentes tipos de água.
Qual a vantagem do sistema de 4 eletrodos no C4E?
O sistema de 4 eletrodos melhora a precisão em relação a células de 2 eletrodos, reduzindo efeitos de incrustação e polarização. Isso garante medições confiáveis em águas residuais, água potável e outros processos industriais.
